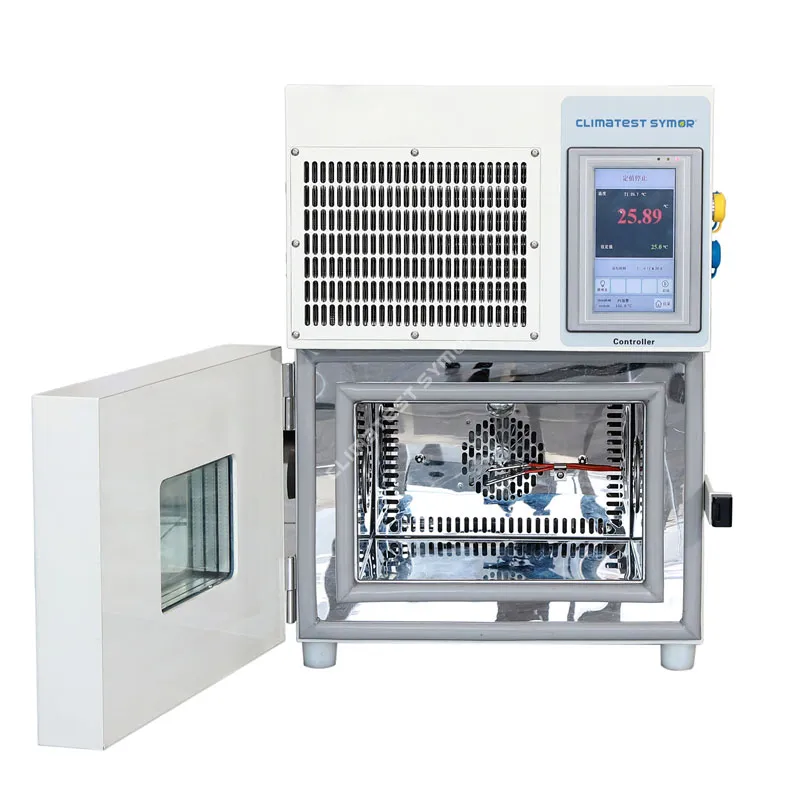

A छोटा तापमान परीक्षण कक्षफर्श पर खड़े तापमान कक्ष के समान ही थर्मल स्ट्रेस स्क्रीनिंग क्षमताएं प्रदान करता है, लेकिन एक पदचिह्न के भीतर जो बेंचटॉप पर या भीड़ भरी प्रयोगशाला में फिट बैठता है।
चुनौती यह है कि "छोटा" का मतलब "कमजोर" नहीं है। कॉम्पैक्ट मिनी तापमान परीक्षण कक्ष 1.5 किलोवाट से कम बिजली की खपत करते हुए 3 डिग्री सेल्सियस से 5 डिग्री सेल्सियस प्रति मिनट की तापमान रैंप दर प्राप्त करते हैं। यह मार्गदर्शिका प्रदर्शन तालिकाओं, यांत्रिक संरचना और व्यावहारिक अनुप्रयोग सलाह सहित छोटे तापमान परीक्षण चैंबर विनिर्देशों का संपूर्ण तकनीकी विवरण प्रदान करती है।
मूल्यांकन करते समय एक छोटे तापमान परीक्षण कक्ष की मुख्य तकनीकी विशिष्टताएँछोटा तापमान परीक्षण कक्ष, आप मार्केटिंग प्रचार पर भरोसा नहीं कर सकते। पेशेवर ग्राहक डेटा मांगते हैं. 12 लीटर से 36 लीटर आंतरिक मात्रा तक के उच्च-प्रदर्शन कॉम्पैक्ट तापमान परीक्षण कक्षों के लिए मानक विनिर्देश नीचे दिए गए हैं - घटक-स्तरीय परीक्षण के लिए सबसे सामान्य आकार।
| पैरामीटर | मानक रेंज | इंजीनियरिंग नोट |
| आंतरिक आयतन | 12एल/22एल/36एल | 12L एकल पीसीबी या बैटरी सेल परीक्षण के लिए उपयुक्त है। 36L एक साथ 3 ऑटोमोटिव सेंसर को समायोजित करता है। |
| आंतरिक आयाम (डब्ल्यू x डी x एच) | 310×230×200 मिमी (12L) से 400 x 300 x 300 मिमी (36L) | सुनिश्चित करें कि परीक्षण के तहत आपका उपकरण (डीयूटी) वायु प्रवाह बनाए रखने के लिए आंतरिक क्षेत्र के 2/3 से अधिक हिस्से पर कब्जा न करे। |
| बाहरी आयाम (डब्ल्यू x डी x एच) | 500×540×650 मिमी (12L) से 640×730×920 मिमी (36L) | अधिकांश इकाइयाँ प्रयोगशाला बेंचों में फिट होने के लिए डिज़ाइन की गई हैं। |
| शुद्ध वजन | 60 किग्रा से 90 किग्रा | अपनी कार्यक्षेत्र लोड रेटिंग सत्यापित करें. |
| आंतरिक निर्माण | एसयूएस 304 स्टेनलेस स्टील | ऑक्सीकरण प्रतिरोध प्रदान करता है और आसान सफाई की अनुमति देता है |
| बाहरी निर्माण | पाउडर-लेपित कोल्ड-रोल्ड स्टील | जंग प्रतिरोधी, स्थिर संपत्ति |
इस तालिका के विनिर्देश यह निर्धारित करते हैं कि आपका छोटा तापमान परीक्षण कक्ष आईईसी 60068-2-1 (ठंडा) और आईईसी 60068-2-2 (शुष्क ताप) जैसे अंतरराष्ट्रीय परीक्षण मानकों को पूरा करता है या नहीं।
| पैरामीटर | मान (मानक मॉडल) | गंभीर अंतर्दृष्टि |
| तापमान की रेंज | -40°C से +130°C | -40°C 95% वाणिज्यिक इलेक्ट्रॉनिक्स परीक्षण को कवर करता है। |
| तापमान में उतार-चढ़ाव | ± 0.5°C | एकल सेंसर बिंदु पर अल्पकालिक स्थिरता को मापता है। |
| तापमान एकरूपता | <2.0°C (@9 अंक) | भार रहित |
| तापन दर | 2.0-3.0°C/मिनट औसत | -40°C से +85°C तक |
| शीतलन दर | 1.0-2.0°C/मिनट औसत | +85°C से -40°C तक. कम तापमान पर कंप्रेसर विस्थापन द्वारा सीमित। |
| तापमान संकल्प | 0.1°C | एमईएमएस सेंसर और ऑसिलेटर की स्थिरता परीक्षण के लिए उच्च रिज़ॉल्यूशन आवश्यक है। |
A छोटा तापमान परीक्षण कक्षआम तौर पर आपके मौजूदा वर्कफ़्लो, डेटा सिस्टम और भौतिक वातावरण में एकीकृत किया जाता है।
वायु परिसंचरण प्रणाली
सभी आधुनिक कॉम्पैक्ट कक्ष एक मजबूर-वायु संवहन डिजाइन का उपयोग करते हैं। पीछे की दीवार पर लगा एक केन्द्रापसारक पंखा एक पंख वाले हीटर और बाष्पीकरणकर्ता कुंडल में हवा खींचता है, फिर इसे छिद्रित पार्श्व नलिकाओं के माध्यम से लंबवत रूप से वितरित करता है। हवा का वेग 1.5 मीटर/सेकेंड और 3.0 मीटर/सेकेंड के बीच होना चाहिए। उच्च वेग एकरूपता में सुधार करते हैं लेकिन प्रोग्राम किए गए रैंप दर की तुलना में छोटे, हल्के नमूनों को तेजी से ठंडा कर सकते हैं।

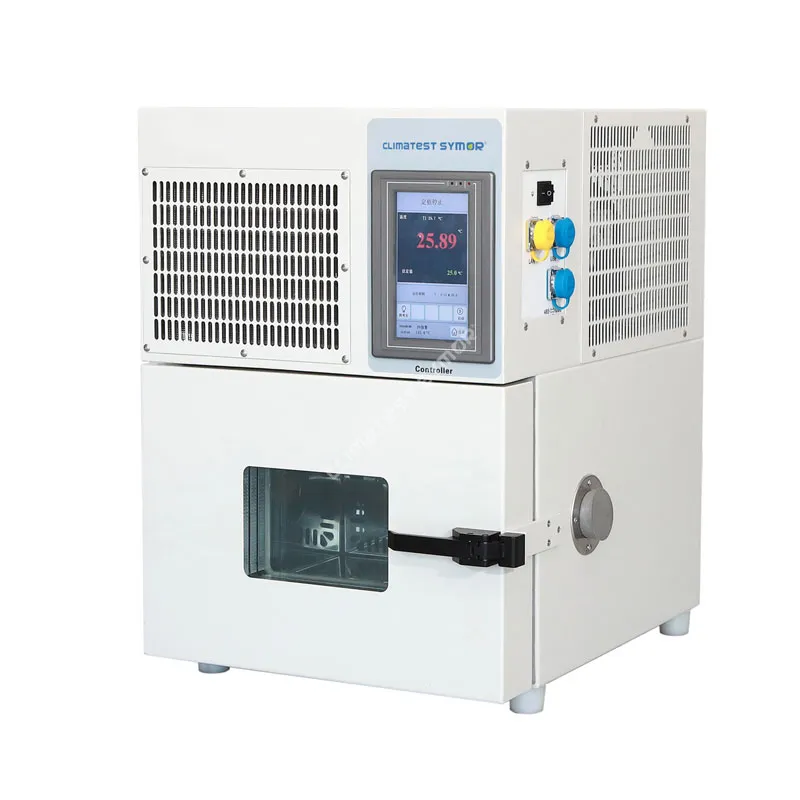

केबल पोर्ट और सहायक उपकरण
प्रत्येकछोटा तापमान परीक्षण कक्षएक साइड एक्सेस पोर्ट शामिल होना चाहिए। मानक व्यास 50 मिमी (2 इंच) है। पोर्ट में एक सिलिकॉन रबर प्लग शामिल है जो तारों को गुजरने की अनुमति देते हुए चैम्बर सील को बनाए रखता है। संचालित DUTs के लिए, विशेष रूप से केबल पोर्ट का उपयोग करें—केबलों पर कभी भी दरवाज़ा बंद न करें।

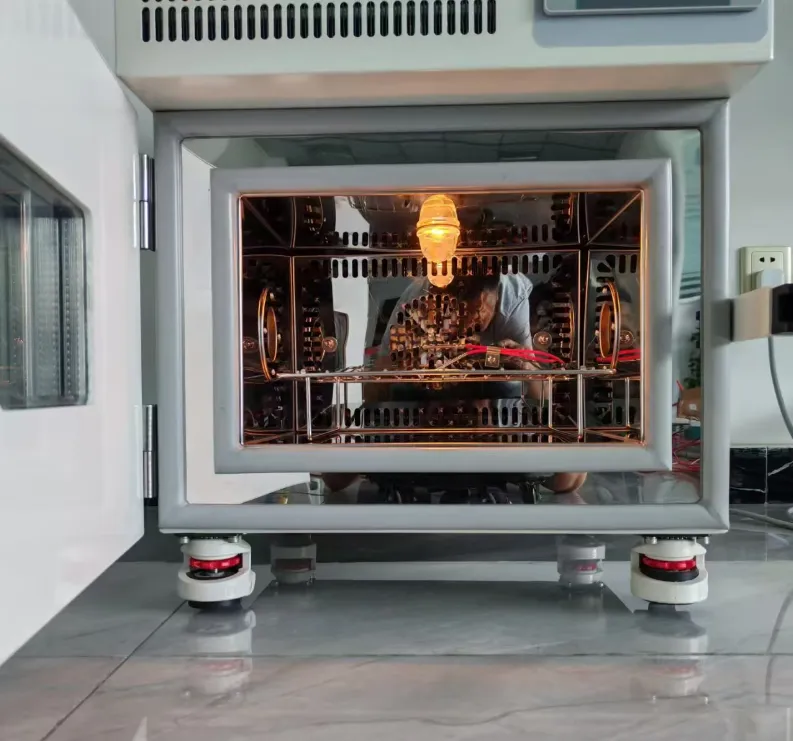

शेल्फ और लोड
मानक मिनी अस्थायी कक्ष में एक स्टेनलेस स्टील अलमारियाँ शामिल हैं। अधिकतम शेल्फ लोड आम तौर पर 10 किलोग्राम से 20 किलोग्राम तक होता है, नीचे की शेल्फ को पूर्ण कक्ष क्षमता के लिए रेट किया गया है।
निम्नलिखित तीन प्रश्न छोटे तापमान परीक्षण कक्ष को निर्दिष्ट करते समय प्रयोगशाला प्रबंधकों, गुणवत्ता इंजीनियरों और खरीद विशेषज्ञों द्वारा उठाए गए सबसे लगातार इंजीनियरिंग और परिचालन संबंधी चिंताओं का प्रतिनिधित्व करते हैं।
1: मैं अपने परीक्षण नमूनों के लिए छोटे तापमान परीक्षण कक्ष के सही आकार की गणना कैसे करूँ?
आपको यह सुनिश्चित करना होगा कि आपका नमूना आंतरिक आयतन के दो-तिहाई से अधिक न हो, और कोई भी नमूना किसी भी आंतरिक दीवार के 10 सेमी के भीतर न हो।
एक तिहाई नियम वायु प्रवाह गतिशीलता पर आधारित है। उदाहरण के लिए, यदि आप 36L छोटे तापमान परीक्षण कक्ष का चयन करते हैं, तो आपकी कुल नमूना मात्रा 24 लीटर से अधिक नहीं होनी चाहिए। यहां चरण-दर-चरण गणना विधि दी गई है:
. अपने DUT आयामों को सेंटीमीटर में मापें: लंबाई x चौड़ाई x ऊँचाई।
. लीटर में एकल नमूना मात्रा की गणना करें: (एल x डब्ल्यू x एच) / 1,000।
. कुल नमूना मात्रा प्राप्त करने के लिए नमूनों की संख्या से गुणा करें।
इसके अतिरिक्त, वायु संचार के लिए निकासी बनाए रखें। एयर रिटर्न प्लेनम आमतौर पर पिछली दीवार पर स्थित होता है। इसे ऐसे नमूने से अवरुद्ध करना जो बहुत लंबा है, बड़े तापमान पूर्वाग्रह का कारण बनेगा। विश्वसनीय परिणामों के लिए, हमेशा प्रदान की गई छिद्रित अलमारियों का उपयोग करें और कभी भी नमूनों को सीधे चैम्बर के फर्श पर न रखें।
2: मैं अपने छोटे तापमान परीक्षण कक्ष पर तापमान एकरूपता परीक्षण (मानचित्रण) कैसे करूँ?
आपको कम से कम 9 PT100 सेंसर वाले कैलिब्रेटेड मल्टी-चैनल डेटा लॉगर की आवश्यकता होगी
यहाँ पेशेवर तरीका है:
. 9 PT100 तापमान सेंसर, ±0.3°C सटीकता के लिए कैलिब्रेटेड
. 50 एमएस से 1 सेकंड नमूना दर के साथ डेटा लॉगर
. चैंबर फिक्स्चर या वायर रैक (थर्मल चालन से बचने के लिए गैर-धातु)
परीक्षण प्रक्रिया:
1. इन स्थानों पर खाली कक्ष के अंदर 9 सेंसर रखें:
. 8 कोने (प्रत्येक दीवार से 50 मिमी के भीतर)।
. ज्यामितीय केंद्र
2. चैम्बर को आपके लिए आवश्यक तीन सेटपॉइंट पर सेट करें: -40°C, +25°C, और +85°C
3. प्रत्येक सेटपॉइंट पर 30 मिनट के स्थिरीकरण (सोखने का समय) की अनुमति दें।
4. प्रत्येक सेटपॉइंट पर 30 मिनट के लिए तापमान डेटा लॉग करें।
5.एकरूपता की गणना इस प्रकार करें: (9 बिंदुओं के बीच उच्चतम तापमान दर्ज किया गया) माइनस (9 बिंदुओं के बीच सबसे कम तापमान दर्ज किया गया)।
उत्तीर्ण मानदंड: उच्च गुणवत्ता के लिएछोटा तापमान परीक्षण कक्ष, एकरूपता ≤2.0°C होनी चाहिए। यदि आपका कक्ष 3.0°C एकरूपता से अधिक है, तो अवरुद्ध पंखे, विफल हीटर, या कम रेफ्रिजरेंट चार्ज की जाँच करें। यह परीक्षण प्रतिवर्ष और चैम्बर के किसी भी स्थानांतरण के बाद करें।
