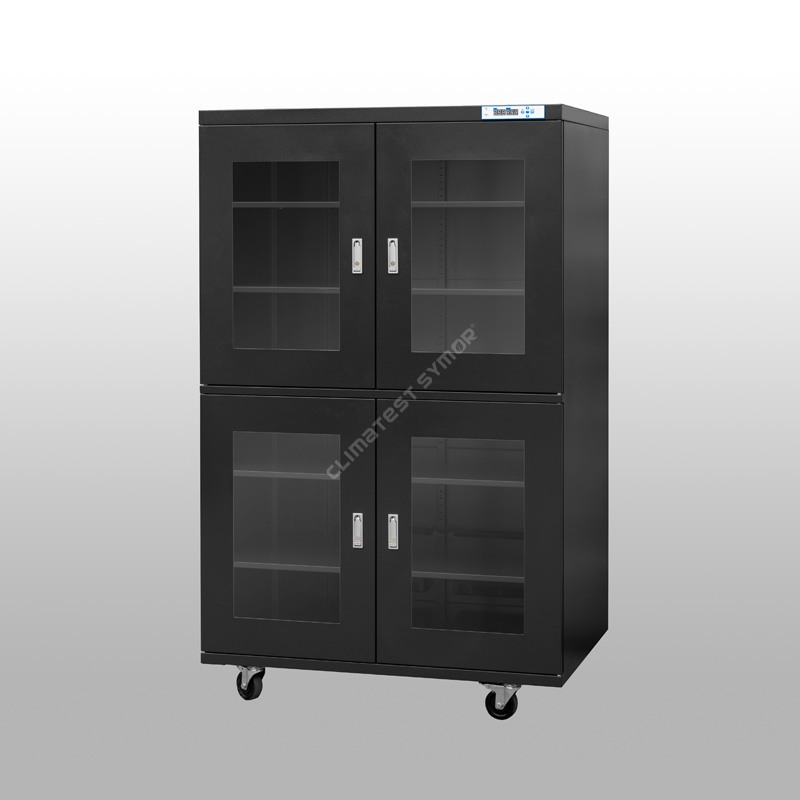

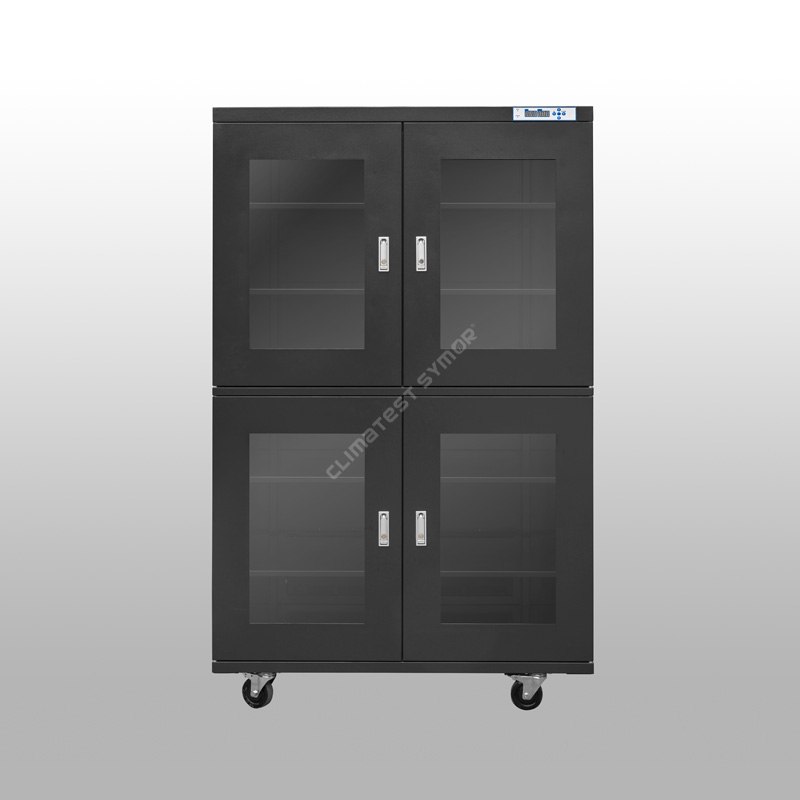

कम आर्द्रता नियंत्रण सूखी अलमारियाँ एक औद्योगिक-ग्रेड सुखाने भंडारण उपकरण को संदर्भित करती हैं जो कैबिनेट के अंदर 1% से नीचे के स्तर पर सापेक्ष आर्द्रता (आरएच) बनाए रखने में सक्षम है।
मॉडल: TDU1436AFD-4 प्रो
क्षमता: 1436एल
नमी:<1%RH
अलमारियां: 5 पीसी, ऊंचाई समायोज्य
रंग: गहरा नीला, ईएसडी सुरक्षित
आंतरिक आयाम: W1198*D682*H1723 MM प्रति परत
बाहरी आयाम: W1200*D710*H1910 MM
विवरण
<1%आरएच कम आर्द्रता नियंत्रण ड्राई कैबिनेट मुख्य रूप से उच्च नमी संवेदनशीलता स्तर (एमएसएल) के तहत वर्गीकृत इलेक्ट्रॉनिक घटकों के लिए डिज़ाइन किए गए हैं - विशेष रूप से स्तर 4, 5, 5ए, और 6। ये अल्ट्रा-कम आर्द्रता भंडारण कैबिनेट <1%आरएच भंडारण वातावरण को लगातार बनाए रखने में सक्षम हैं, जिससे अंतरराष्ट्रीय उद्योग मानक आईपीसी/जेईडीईसी जे-एसटीडी-033 का अनुपालन होता है।
कम आर्द्रता नियंत्रण सूखी अलमारियाँ: विशिष्टता
| नमूना | टीडीयू1436बीएफडी-6 |
| आंतरिक आयाम | W1198*D682*H1723 मिमी |
| बाहरी आयाम | W1200*D710*H1910mm, कैस्टर सहित |
| पैकिंग आयाम | W1300*D800*H2100 MM |
| आर्द्रता सीमा | <1%आरएच |
| आर्द्रता सटीकता | ±2.0% |
| अलमारियों | 5 पीसी, ऊंचाई समायोज्य |
| ईएसडी सुरक्षित कार्य | हां, 105-109Ω |
| बिजली की खपत | औसत 32W/घंटा |
| बिजली की आपूर्ति | AC110V-120V, 220V-240V, 50HZ/60HZ |
| शुद्ध वजन | 150 किलो |
| कुल वजन | 205 किग्रा |
| परिवेश का तापमान | +5°C~35°C |
| स्थिति | शुष्क अलमारियाँ का सबसे अच्छा प्रदर्शन वातावरण परिवेश के तापमान <25 ℃ और सापेक्ष आर्द्रता <60% आरएच में है |
कम आर्द्रता नियंत्रण सूखी अलमारियाँ: विशेषता
▸सापेक्षिक आर्द्रता: <1%आरएच, एमएसएल 4, 5, 5ए, और 6 के लिए अति-निम्न आर्द्रता भंडारण समाधान प्रदान करता है।

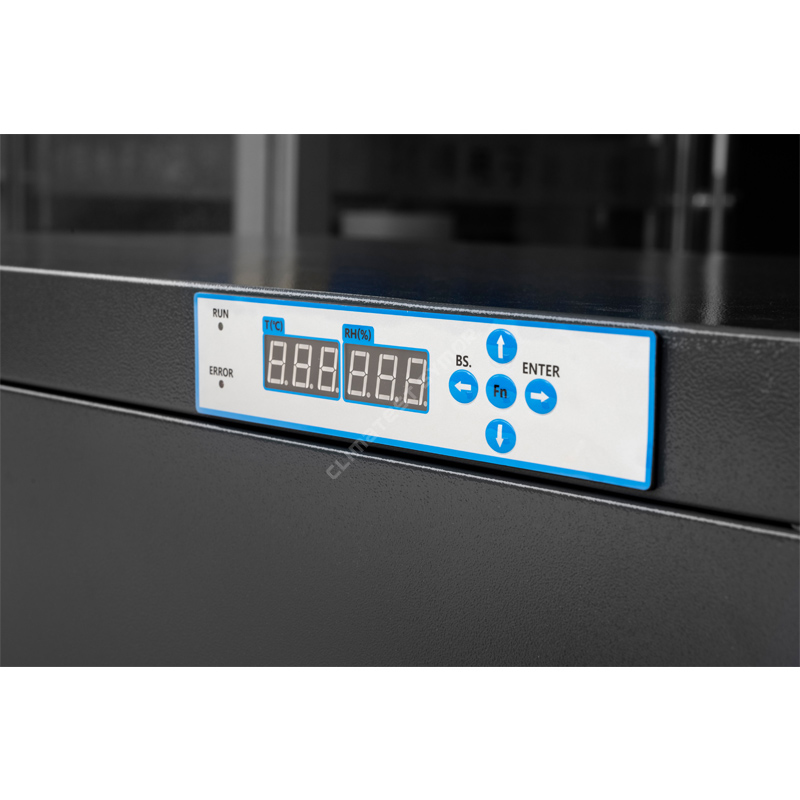

▸डिजिटल डिस्प्ले: माइक्रो कंप्यूटर नियंत्रित एलईडी एचडी डिस्प्ले, उपयोगकर्ता के अनुकूल आरएच सेटिंग, वास्तविक समय की निगरानी।
▸ESD-सुरक्षित: सतह विरोधी स्थैतिक प्रतिरोध 10⁵–10⁹ Ω।
▸समायोज्य अलमारियां: ऊंचाई समायोज्य, विभिन्न आकार के घटकों के लिए उपयुक्त।
▸मेमोरी फ़ंक्शन: पावर आउटेज के बाद रीसेट करने की आवश्यकता नहीं है।
▸ऊर्जा कुशल: अत्यधिक प्रभावी आर्द्रता नियंत्रण बनाए रखते हुए बिजली की बचत।
निरार्द्रीकरण कैसे करें?
<1%आरएच कम आर्द्रता नियंत्रण ड्राई कैबिनेट का निरार्द्रीकरण सिद्धांत "आणविक छलनी + चक्रीय पुनर्जनन के माध्यम से भौतिक सोखना" (सबसे विश्वसनीय तरीका) है, सामान्य टीई कूलिंग ड्राई कैबिनेट इतने कम आर्द्रता स्तर तक नहीं पहुंच सकता है।
सोखना प्रक्रिया: आणविक छलनी का उपयोग कैबिनेट में अधिशोषक सामग्री के रूप में किया जाता है; इन छलनी में नैनोस्केल माइक्रोप्रोर्स का एक विशाल नेटवर्क होता है जो हवा से पानी के अणुओं को सोख लेता है - ठीक उसी तरह जैसे स्पंज पानी को अवशोषित करता है। एक पंखा नम हवा को सूखी इकाइयों में खींचता है, जहां पानी के अणु भौतिक सोखना से गुजरते हैं, और सूखी हवा बाद में कैबिनेट के अंदरूनी हिस्से में वापस आ जाती है।
उत्थानप्रक्रिया:एक बार जब आणविक छलनी सोखना संतृप्ति तक पहुंच जाती है, तो सिस्टम स्वचालित रूप से सोख लिए गए पानी के अणुओं को जल वाष्प में परिवर्तित करने के लिए धीरे से कम तापमान का तापन शुरू कर देता है, जिसे बाद में कैबिनेट से बाहर निकाल दिया जाता है; आणविक छलनी इस प्रकार अपनी नमी-अवशोषित क्षमता को बहाल करती है।
<1%आरएच कम आर्द्रता नियंत्रण सूखी अलमारियाँ आंतरिक वातावरण के सटीक नियंत्रण और निगरानी को सुनिश्चित करने के लिए स्विट्जरलैंड-आयातित सापेक्ष आर्द्रता (आरएच) और तापमान सेंसर सहित उन्नत तकनीक को अपनाती हैं, आर्द्रता सेंसर सटीकता +/-2%आरएच है। एक स्थिर, कम नमी वाले वातावरण को बनाए रखते हुए, सूखी अलमारियाँ संवेदनशील वस्तुओं को नमी के हानिकारक प्रभावों, जैसे जंग, फफूंदी और गिरावट से प्रभावी ढंग से बचाती हैं।
एसएमटी असेंबली में कम आर्द्रता नियंत्रण सूखी अलमारियाँ
एसएमटी (सरफेस माउंट टेक्नोलॉजी) उद्योग में, <1% आरएच ड्राई कैबिनेट का प्राथमिक अनुप्रयोग नमी संवेदनशील उपकरणों (एमएसडी) का विशेष प्रबंधन और नियंत्रण है, यह सुनिश्चित करना कि वे रिफ्लो सोल्डरिंग से पहले बिल्कुल सूखे रहें, जिससे "पॉपकॉर्न प्रभाव" के कारण होने वाले घटक क्षति को रोका जा सके।
|
सामान्य भंडारण |
पुनर्प्रवाह प्रक्रिया |
||
|
|
|
|
|
|
परिवेश में नमी पैकेजों में प्रवेश कर जाती है। |
गर्म करने के दौरान, पानी की भाप का दबाव बढ़ जाता है, जो डाई और राल को अलग कर देता है। |
गर्म करने पर पानी की भाप फैलती रहती है, जिससे पैकेज उड़ जाते हैं। |
पानी की भाप पैकेजों को तोड़ देती है, जिससे सूक्ष्म दरारें पड़ जाती हैं। |
फ़्लोर लाइफ़ उस अधिकतम स्वीकार्य समय को संदर्भित करता है जो एक एमएसडी (नमी-संवेदनशील उपकरण) अपने नमी-अवरोधक वैक्यूम बैग से हटाए जाने के बाद एक मानक फ़ैक्टरी वातावरण (≤30 डिग्री सेल्सियस / 60% आरएच) में रह सकता है, जबकि प्लेसमेंट और रिफ्लो सोल्डरिंग के लिए सुरक्षित रहता है।
आवेदन विधि: एक बार एमएसएल स्तर 4-6 घटकों को उनके वैक्यूम बैग से हटा दिया गया है, यदि निर्दिष्ट मंजिल जीवन के भीतर माउंटिंग और रिफ्लो सोल्डरिंग प्रक्रियाएं पूरी नहीं हुई हैं, तो उन्हें तुरंत <1% आरएच ड्राई स्टोरेज कैबिनेट में रखा जाना चाहिए। <1% आरएच के इस अति-निम्न आर्द्रता वाले वातावरण में, घटकों की नमी अवशोषण प्रक्रिया प्रभावी रूप से "रुकी हुई" होती है, और शेष मंजिल जीवन का उपभोग बंद हो जाता है, सूखी कैबिनेट को कोई पूर्व-बेकिंग का एहसास नहीं होता है, जिसे उपयोग के लिए सीधे लाइन पर लोड किया जा सकता है, जिससे उत्पादन क्षमता में काफी वृद्धि होती है।
रीयलटाइम आर्द्रता प्रोफ़ाइल(परिवेश आर्द्रता 60%आरएच, कोई भार नहीं):

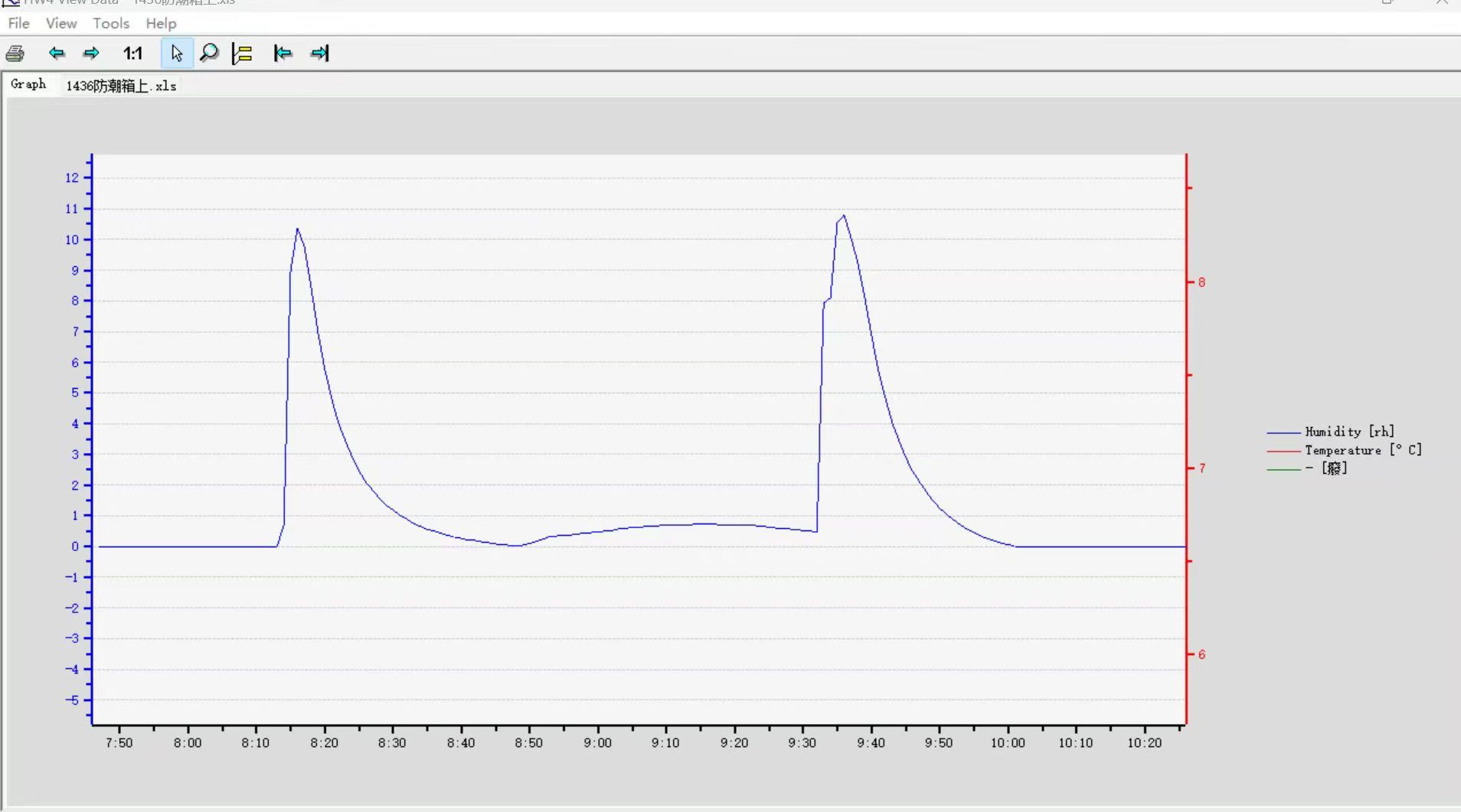

हर बार 30 सेकंड के लिए दरवाज़ा खोलें, फिर बंद करें:

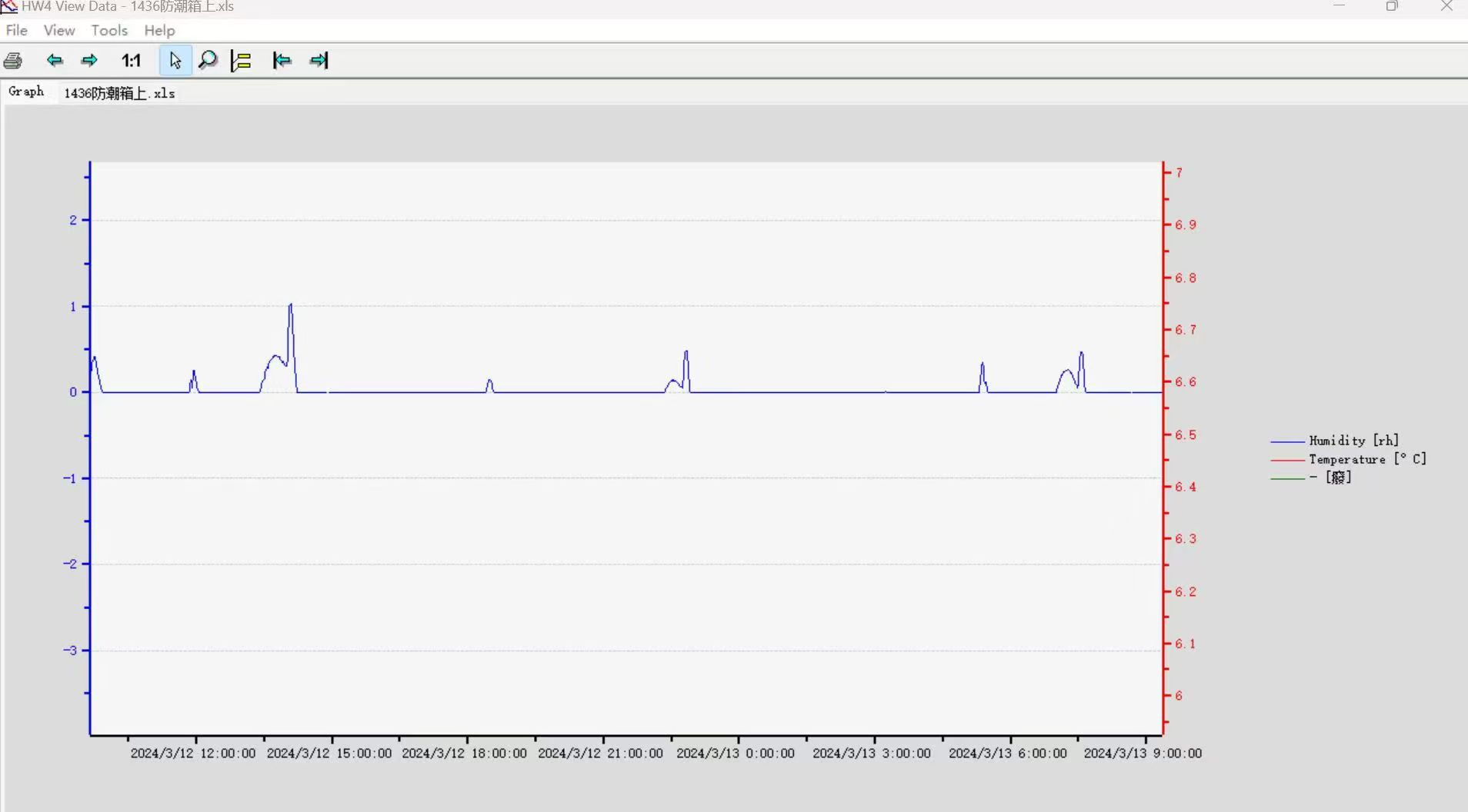

दरवाजा खोले बिना दीर्घकालिक भंडारण:
शिपिंग से पहले रीयलटाइम आर्द्रता मापना
हम शिपिंग से पहले <1% आरएच ड्राई कैबिनेट को फिर से मापने के लिए उच्च परिशुद्धता वाले रोट्रोनिक्स हाइग्रोमीटर का उपयोग करते हैं, और अंशांकन प्रमाण पत्र जारी करते हैं, हम प्रत्येक कैबिनेट को सावधानीपूर्वक डीबग करते हैं और सुनिश्चित करते हैं कि ग्राहक के हाथों में आने के बाद सब कुछ अच्छी तरह से काम करता है, यह भी एक जिम्मेदारी है, हमारे ड्राई कैबिनेट एस्टर के उपयोग पर गुणवत्ता नियंत्रण और ग्राहकों की प्रतिक्रिया के बारे में सिमोर को चिंता है, हमें लगता है कि यही कारण है कि कई ग्राहक बार-बार ऑर्डर देते हैं।
कम नमी वाली सूखी कैबिनेट और नाइट्रोजन कैबिनेट के बीच अंतर:
▸कम नमी वाली सुखाने वाली अलमारियाँ निरार्द्रीकरण के लिए सूखी इकाइयों का उपयोग करती हैं, कोई उपभोग्य वस्तु नहीं, कोई प्रतिस्थापन नहीं, और वे नमी को अवशोषित करते हैं और इसे स्वचालित रूप से बाहर निकाल देते हैं।
▸नाइट्रोजन शुद्ध करने वाली अलमारियाँ कम आर्द्रता और कम ऑक्सीजन स्तर के भंडारण अनुप्रयोग तक पहुंचने के लिए नाइट्रोजन गैस का उपयोग करती हैं, एन2 गैस उपभोग्य है।
<1%आरएच कम आर्द्रता नियंत्रण सूखी अलमारियाँ: अनुप्रयोग
▸सेमीकंडक्टर और इलेक्ट्रॉनिक्स विनिर्माण:
. वेफर्स/चिप्स/बीजीए/पीसीबी: 2ए से 5ए तक नमी संवेदनशीलता स्तर (एमएसएल) वाले नमी-संवेदनशील घटकों के लिए, सोल्डरिंग के दौरान आंतरिक नमी के तेजी से वाष्पीकरण के कारण होने वाले "पॉपकॉर्न प्रभाव" (आंतरिक क्रैकिंग) को रोकता है।
. फोटोरेसिस्ट/फ्लक्स: नमी अवशोषण के परिणामस्वरूप प्रदर्शन में गिरावट को रोकता है।
▸प्रिसिजन ऑप्टिक्स और इंस्ट्रुमेंटेशन
. उच्च परिशुद्धता लेंस / लेपित प्रकाशिकी / फाइबर अंत चेहरे
1% आरएच से कम आर्द्रता नियंत्रण शुष्क कैबिनेट के बारे में अधिक जानकारी के लिए, कृपया हमारी वेबसाइट www.climatestsymor.com पर जाएं, या sales@climatestsymor.com पर एक ईमेल भेजें। हम यथाशीघ्र आपको उत्तर देंगे और यथासंभव सहयोग का स्वागत करेंगे।
