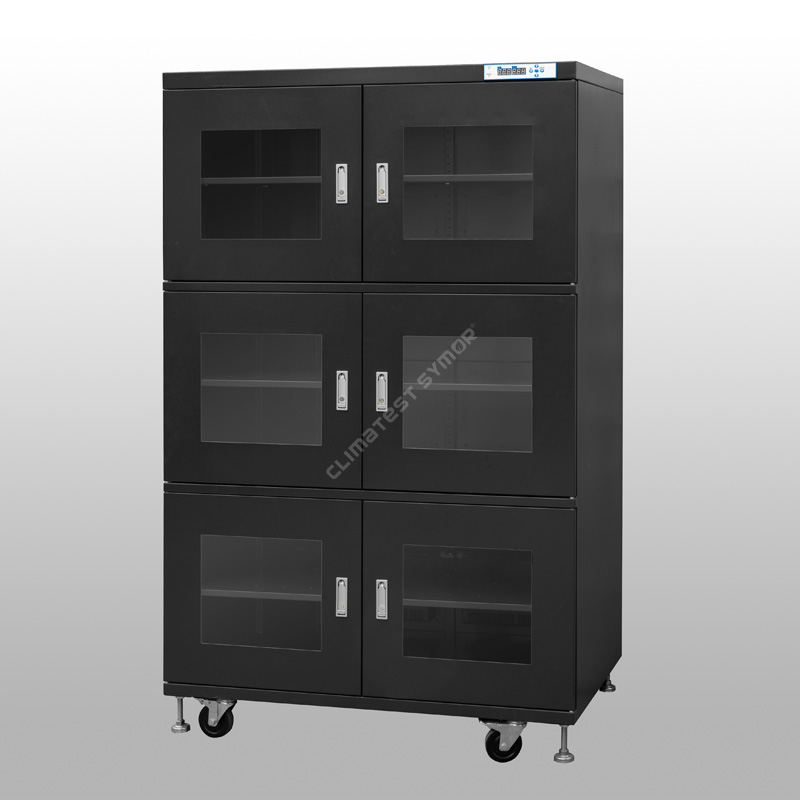

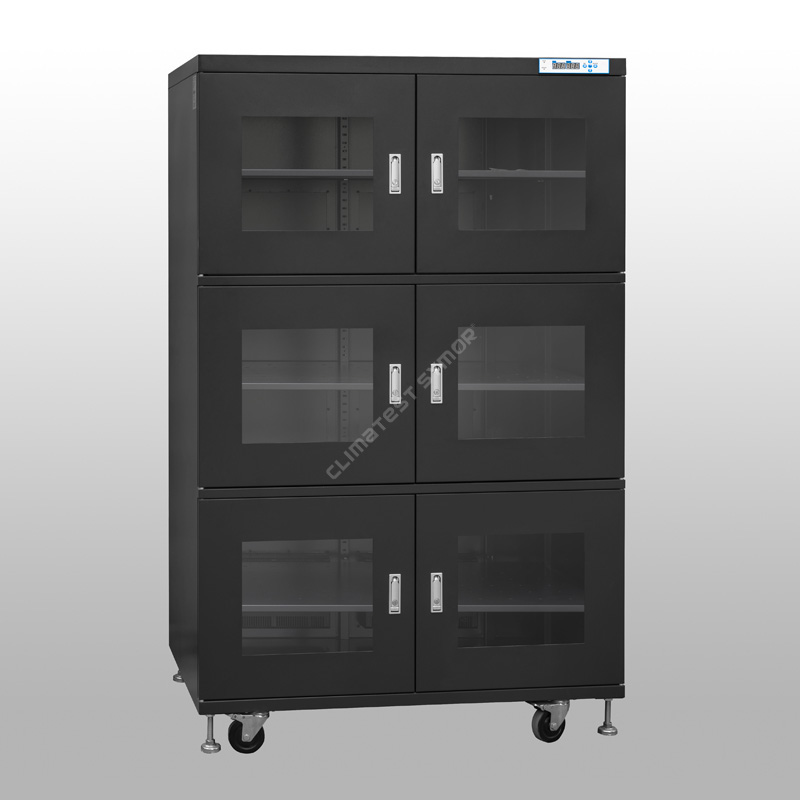

1% आरएच से नीचे ड्राई कैबिनेट एक औद्योगिक-ग्रेड कम-आर्द्रता भंडारण समाधान को संदर्भित करता है, जो कैबिनेट के अंदर सापेक्ष आर्द्रता (आरएच) को निम्न स्तर पर बनाए रख सकता है।<1%.
मॉडल: TDU1436BFD-6 प्रो
क्षमता: 1436एल
नमी:<1%RH
अलमारियां: 5 पीसी, ऊंचाई समायोज्य
रंग: गहरा नीला, ईएसडी सुरक्षित
आंतरिक आयाम: W1198*D682*H1723 MM प्रति परत
बाहरी आयाम: W1200*D710*H1910 MM
विवरण
1% से कम आरएच ड्राई कैबिनेट एसएमटी उत्पादन लाइनों के लिए अति निम्न आर्द्रता भंडारण प्रदान करता है। सबसे उन्नत डीह्यूमिडिफ़ाइंग तकनीक का उपयोग करते हुए, कैबिनेट एक अत्यंत शुष्क वातावरण बनाता है जो नमी-संवेदनशील घटकों में "पॉपकॉर्न प्रभाव" को रोकता है, उनके उपयोग योग्य फर्श जीवन को बढ़ाता है, और महंगी नाइट्रोजन या लगातार उच्च तापमान बेकिंग की आवश्यकता को समाप्त करता है।
1% आरएच से नीचे सूखी कैबिनेट: विशिष्टता
| नमूना | TDU1436BFD-6 प्रो |
| आंतरिक आयाम | W1198*D682*H1723 मिमी |
| बाहरी आयाम | W1200*D710*H1910mm, कैस्टर सहित |
| पैकिंग आयाम | W1300*D800*H2100 MM |
| आर्द्रता सीमा | <1%आरएच |
| आर्द्रता सटीकता | ±2.0% |
| अलमारियों | 5 पीसी, ऊंचाई समायोज्य |
| ईएसडी सुरक्षित कार्य | हां, 105-109Ω |
| बिजली की खपत | औसत 32W/घंटा |
| बिजली की आपूर्ति | AC110V-120V, 220V-240V, 50HZ/60HZ |
| शुद्ध वजन | 150 किलो |
| कुल वजन | 205 किग्रा |
| परिवेश का तापमान | +5°C~35°C |
| स्थिति | शुष्क अलमारियाँ का सबसे अच्छा प्रदर्शन वातावरण परिवेश के तापमान <25 ℃ और सापेक्ष आर्द्रता <60% आरएच में है |
1% आरएच से नीचे सूखी कैबिनेट: विशेषता
▸सापेक्षिक आर्द्रता: <1%आरएच, एमएसएल 4, 5, 5ए, और 6 के लिए अति-निम्न आर्द्रता भंडारण समाधान प्रदान करता है।

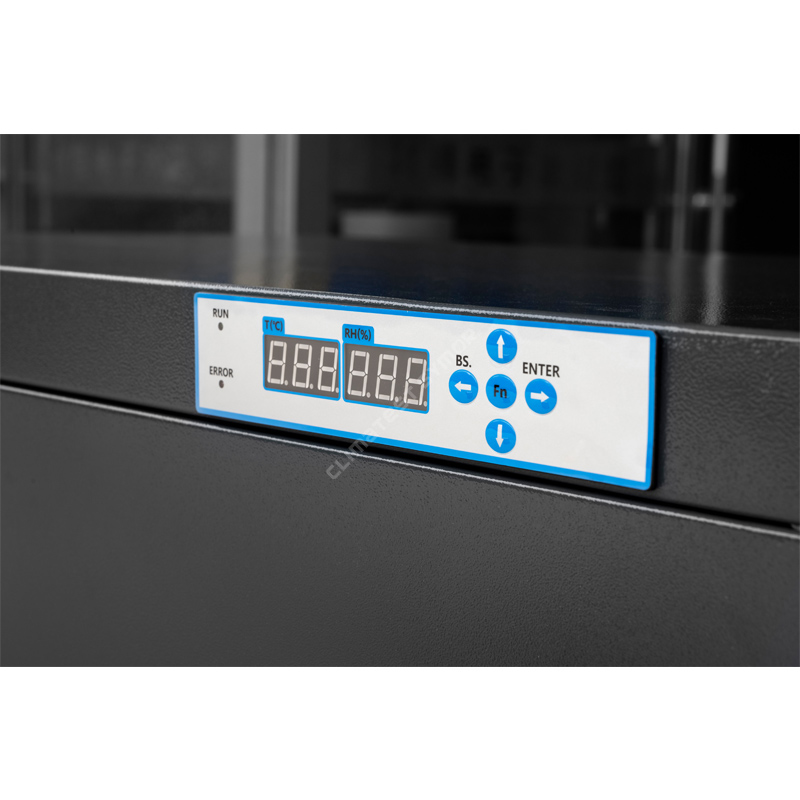

▸डिजिटल डिस्प्ले: माइक्रो कंप्यूटर नियंत्रित एलईडी एचडी डिस्प्ले, उपयोगकर्ता के अनुकूल आरएच सेटिंग, वास्तविक समय की निगरानी।
▸ESD-सुरक्षित: सतह विरोधी स्थैतिक प्रतिरोध 10⁵–10⁹ Ω।
▸समायोज्य अलमारियां: ऊंचाई समायोज्य, विभिन्न आकार के घटकों के लिए उपयुक्त।
▸मेमोरी फ़ंक्शन: पावर आउटेज के बाद रीसेट करने की आवश्यकता नहीं है।
▸ऊर्जा कुशल: अत्यधिक प्रभावी आर्द्रता नियंत्रण बनाए रखते हुए बिजली की बचत।
निरार्द्रीकरण कैसे करें?
1% आरएच से नीचे के ड्राई कैबिनेट का निरार्द्रीकरण सिद्धांत "आणविक छलनी + चक्रीय पुनर्जनन के माध्यम से भौतिक सोखना" (सबसे विश्वसनीय तरीका) है, सामान्य टीई कूलिंग ड्राई कैबिनेट इतने कम आर्द्रता स्तर तक नहीं पहुंच सकता है।
सोखना प्रक्रिया: आणविक छलनी का उपयोग कैबिनेट में अधिशोषक सामग्री के रूप में किया जाता है; इन छलनी में नैनोस्केल माइक्रोप्रोर्स का एक विशाल नेटवर्क होता है जो हवा से पानी के अणुओं को सोख लेता है - ठीक उसी तरह जैसे स्पंज पानी को अवशोषित करता है। एक पंखा नम हवा को सूखी इकाइयों में खींचता है, जहां पानी के अणु भौतिक सोखना से गुजरते हैं, और सूखी हवा बाद में कैबिनेट के अंदरूनी हिस्से में वापस आ जाती है।
उत्थानप्रक्रिया:एक बार जब आणविक छलनी सोखना संतृप्ति तक पहुंच जाती है, तो सिस्टम स्वचालित रूप से सोख लिए गए पानी के अणुओं को जल वाष्प में परिवर्तित करने के लिए धीरे से कम तापमान का तापन शुरू कर देता है, जिसे बाद में कैबिनेट से बाहर निकाल दिया जाता है; आणविक छलनी इस प्रकार अपनी नमी-अवशोषित क्षमता को बहाल करती है।
1% आरएच से नीचे के ड्राई कैबिनेट आंतरिक वातावरण के सटीक नियंत्रण और निगरानी को सुनिश्चित करने के लिए स्विट्जरलैंड से आयातित सापेक्ष आर्द्रता (आरएच) और तापमान सेंसर सहित उन्नत तकनीक को अपनाते हैं, आर्द्रता सेंसर सटीकता +/- 2% आरएच है। एक स्थिर, कम नमी वाले वातावरण को बनाए रखते हुए, सूखी अलमारियाँ संवेदनशील वस्तुओं को नमी के हानिकारक प्रभावों से प्रभावी ढंग से बचाती हैं।
श्रीमती इलेक्ट्रॉनिक्स विनिर्माण में अनुप्रयोग
आईपीसी/जेईडीईसी जे-एसटीडी-033 मानकों के अनुसार एमएसएल 4, 5, 5ए और 6 के रूप में वर्गीकृत नमी संवेदनशील उपकरणों (एमएसडी) के लिए 1% से कम आरएच ड्राई कैबिनेट आवश्यक हैं:
▸ प्राथमिक उपयोग के मामले: "पॉपकॉर्न प्रभाव" को रोकना: रिफ्लो सोल्डरिंग (पीक तापमान ~ 260 डिग्री सेल्सियस) के दौरान, प्लास्टिक आईसी पैकेजों के अंदर फंसी नमी भाप में बदल जाती है, जिससे आंतरिक दरारें और प्रदूषण होता है। अल्ट्रा-लो ह्यूमिडिटी स्टोरेज सोल्डरिंग से पहले इस नमी को खत्म कर देता है।
▸फर्श जीवन को रोकना: जब एमएसडी को उनके सीलबंद नमी अवरोधक बैग से हटा दिया जाता है, तो उनकी "फर्श जीवन" घड़ी टिक-टिक करने लगती है। उन्हें <1%आरएच कैबिनेट में संग्रहीत करने से यह टाइमर प्रभावी रूप से रुक जाता है, जिससे अप्रयुक्त घटकों को सुरक्षित रूप से संग्रहीत किया जा सकता है और बाद में बिना पकाए पुन: उपयोग किया जा सकता है।
▸ऑक्सीकरण को रोकना: अति-शुष्क वातावरण उजागर तांबे के पैड, चांदी की फिनिश और सोल्डर करने योग्य सतहों के ऑक्सीकरण को रोकता है - वर्षों तक सोल्डरबिलिटी को संरक्षित करता है
|
सामान्य भंडारण |
पुनर्प्रवाह प्रक्रिया |
||
|
|
|
|
|
|
परिवेश में नमी पैकेजों में प्रवेश कर जाती है। |
गर्म करने के दौरान, पानी की भाप का दबाव बढ़ जाता है, जो डाई और राल को अलग कर देता है। |
गर्म करने पर पानी की भाप फैलती रहती है, जिससे पैकेज उड़ जाते हैं। |
पानी की भाप पैकेजों को तोड़ देती है, जिससे सूक्ष्म दरारें पड़ जाती हैं। |
फ़्लोर लाइफ़ उस अधिकतम स्वीकार्य समय को संदर्भित करता है जो एक एमएसडी (नमी-संवेदनशील उपकरण) अपने नमी-अवरोधक वैक्यूम बैग से हटाए जाने के बाद एक मानक फ़ैक्टरी वातावरण (≤30 डिग्री सेल्सियस / 60% आरएच) में रह सकता है, जबकि प्लेसमेंट और रिफ्लो सोल्डरिंग के लिए सुरक्षित रहता है।
आवेदन विधि: एक बार एमएसएल स्तर 4-6 घटकों को उनके वैक्यूम बैग से हटा दिया गया है, यदि माउंटिंग और रिफ्लो सोल्डरिंग प्रक्रियाएं निर्दिष्ट मंजिल जीवन के भीतर पूरी नहीं हुई हैं, तो उन्हें तुरंत 1% आरएच सूखी कैबिनेट में रखा जाना चाहिए। <1% आरएच के इस अति-निम्न आर्द्रता वाले वातावरण में, घटकों की नमी अवशोषण प्रक्रिया प्रभावी रूप से "रुकी हुई" होती है, और शेष मंजिल जीवन का उपभोग बंद हो जाता है, सूखी कैबिनेट को कोई पूर्व-बेकिंग का एहसास नहीं होता है, जिसे उपयोग के लिए सीधे लाइन पर लोड किया जा सकता है, जिससे उत्पादन क्षमता में काफी वृद्धि होती है।
रीयलटाइम आर्द्रता प्रोफ़ाइल(परिवेश आर्द्रता 60%आरएच, कोई भार नहीं):
हर बार 30 सेकंड के लिए दरवाज़ा खोलें, फिर बंद करें:
दरवाजा खोले बिना दीर्घकालिक भंडारण:
शिपिंग से पहले रीयलटाइम आर्द्रता मापना
हम शिपिंग से पहले नीचे दिए गए 1% आरएच ड्राई कैबिनेट को फिर से मापने के लिए उच्च परिशुद्धता वाले रोट्रोनिक्स हाइग्रोमीटर का उपयोग करते हैं, और अंशांकन प्रमाण पत्र जारी करते हैं, हम प्रत्येक कैबिनेट को सावधानीपूर्वक डीबग करते हैं और सुनिश्चित करते हैं कि ग्राहक के हाथों में आने के बाद सब कुछ अच्छी तरह से काम करता है, यह भी एक जिम्मेदारी है, हमारे ड्राई कैबिनेट एस्टर के उपयोग पर गुणवत्ता नियंत्रण और ग्राहकों की प्रतिक्रिया के बारे में सिमोर को चिंता है, हमें लगता है कि यही कारण है कि कई ग्राहक बार-बार ऑर्डर देते हैं।
सूखी अलमारियाँ और नाइट्रोजन अलमारियाँ के बीच अंतर:
▸ सुखाने वाली अलमारियाँ निरार्द्रीकरण के लिए सूखी इकाइयों का उपयोग करती हैं, कोई उपभोग्य वस्तु नहीं, कोई प्रतिस्थापन नहीं, और वे नमी को अवशोषित करते हैं और इसे स्वचालित रूप से बाहर निकाल देते हैं।
▸नाइट्रोजन अलमारियाँ कम आर्द्रता और कम ऑक्सीजन स्तर के भंडारण अनुप्रयोग तक पहुंचने के लिए नाइट्रोजन शुद्धिकरण का उपयोग करती हैं, एन2 गैस उपभोग योग्य है।
वे घटक जिनके लिए <1%RH ड्राई कैबिनेट की आवश्यकता होती है:
▸ICs, BGAs, QFPs, और MSL 5/6 के साथ सभी SMD घटक
▸नंगे पीसीबी (ऑक्सीकरण और नमी अवशोषण को रोकता है)
▸3डी प्रिंटर धातु पाउडर (हीड्रोस्कोपिक और प्रतिक्रियाशील)
उद्योग मानकों का अनुपालन
1% से कम आरएच सूखी अलमारियाँ निम्नलिखित को पूरा करने या उससे अधिक करने के लिए डिज़ाइन की गई हैं:
IPC/JEDEC J-STD-033 एमएसडी की हैंडलिंग, पैकिंग और भंडारण
आईपीसी-1601 पीसीबी का भंडारण और संचालन
आईईसी 61340-5-1 ईएसडी नियंत्रण (ईएसडी-सुरक्षित मॉडल के लिए)
हमसे कौन खरीदता है?
सिमोर विश्व प्रसिद्ध सेमीकंडक्टर और इलेक्ट्रॉनिक निर्माताओं, जैसे माइक्रोन, एसटी इलेक्ट्रॉनिक्स, फीनिक्स सेमीकंडक्टर, आरईसी सोलर, विस्ट्रॉन, फॉक्सकॉन और स्टैनफोर्ड, इलिनोइस, ईटीएच ज्यूरिख जैसे विश्वविद्यालयों को कम आर्द्रता नियंत्रित कैबिनेट बेचता है... हमारे ड्राई कैबिनेट ग्राहकों की मदद करते हैं:
▸ मुख्य दर्द बिंदुओं को संबोधित करें: एमएसडी (नमी-संवेदनशील उपकरण) प्रबंधन की चुनौतियों को पूरी तरह से हल करना
▸ लागत कम करें और असेंबली दक्षता में सुधार करें: निवेश पर महत्वपूर्ण रिटर्न (आरओआई) लाया
▸असाधारण उत्पाद प्रदर्शन: स्थिर और विश्वसनीय आर्द्रता नियंत्रण प्रौद्योगिकी
नीचे दिए गए 1% आरएच ड्राई कैबिनेट के बारे में अधिक जानकारी के लिए, कृपया हमारी वेबसाइट पर जाएँwww.climatestsymor.com, या sales@climatestsymor.com पर एक ईमेल भेजें। हम यथाशीघ्र आपको उत्तर देंगे और यथासंभव सहयोग का स्वागत करेंगे।
