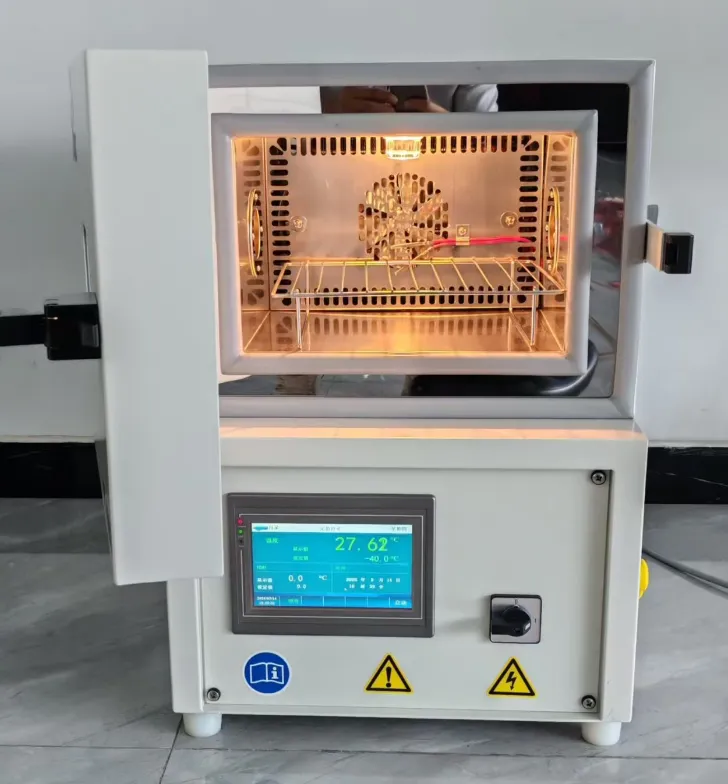

अनुसंधान प्रयोगशालाओं, गुणवत्ता नियंत्रण विभागों और अनुसंधान एवं विकास इंजीनियरिंग टीमों के लिएबेंचटॉप तापमान परीक्षण कक्षउत्पाद विफलता के विरुद्ध अग्रिम पंक्ति की रक्षा का प्रतिनिधित्व करता है। वॉक-इन परीक्षण कक्षों के विपरीत, बेंचटॉप इकाइयां एक कॉम्पैक्ट पदचिह्न प्रदान करती हैं। चाहे आप इलेक्ट्रॉनिक घटकों, पीसीबी बोर्ड, बैटरी सेल या मोबाइल का परीक्षण कर रहे हों, दोहराए जाने योग्य और सम्मोहक डेटा उत्पन्न करने के लिए तकनीकी विशिष्टताओं को समझना महत्वपूर्ण है।
यह मार्गदर्शिका विशिष्टताओं, परिचालन विशेषताओं और क्रय दिशानिर्देशों का व्यापक और विस्तृत विश्लेषण प्रदान करती है।
मूल्यांकन करते समय एबेंचटॉप तापमान परीक्षण कक्ष, खरीदार अक्सर केवल न्यूनतम और अधिकतम तापमान सीमा पर ध्यान केंद्रित करते हैं। आपकी चयन प्रक्रिया में सहायता के लिए, हमने उच्च-प्रदर्शन, प्रोग्रामयोग्य तापमान परीक्षण कक्ष के लिए मानक विनिर्देशों को संकलित किया है। नीचे दिया गया डेटा 22 से 36 लीटर तक की इकाइयों के लिए उद्योग बेंचमार्क का प्रतिनिधित्व करता है - प्रयोगशाला बेंचटॉप के लिए सबसे उपयुक्त स्थान।
| पैरामीटर | मानत विशिष्टताएँ | तकनीकी अंतर्दृष्टि |
| आंतरिक आयतन | 12एल/22एल/36एल(चयन योग्य) | 12L पीसीबी परीक्षण के लिए आदर्श है; 22L और 36L बैटरी पैक या बड़ी असेंबलियों को समायोजित करता है। |
| आंतरिक आयाम (WxDxH) | 310×230×200 मिमी (12L) से 400 x 300 x 300 मिमी (36L) | शेल्फ लोडिंग और एयर सर्कुलेशन क्लीयरेंस सुनिश्चित करें। आंतरिक आयतन के 3/2 से ऊपर नमूने पैक न करें। |

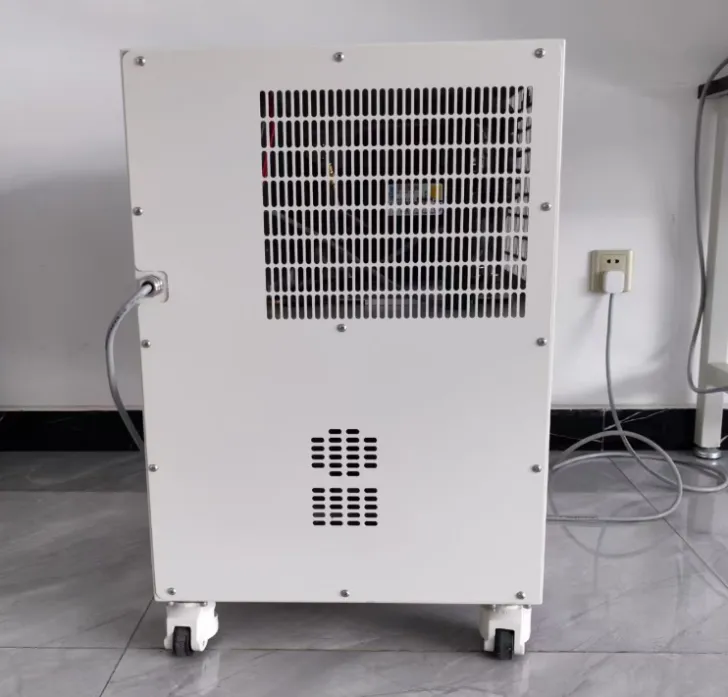

| बाहरी आयाम (WxDxH) | 500×540×650 मिमी (12L) से 640×730×920 मिमी (36L) | वेंटिलेशन के लिए किनारों पर 30 सेमी की निकासी की आवश्यकता है |
| शुद्ध वजन | 60 किग्रा से 90 किग्रा | बेंचटॉप रेटिंग के लिए महत्वपूर्ण। सुनिश्चित करें कि आपका कार्यक्षेत्र स्थैतिक भार और गतिशील कंपन का समर्थन कर सकता है। |
| आंतरिक सामग्री | SUS304 स्टेनलेस स्टील (ब्रश/मिरर) | समान तापमान वितरण के लिए जंग प्रतिरोध और उच्च परावर्तनशीलता प्रदान करता है। |
यह तापमान परीक्षण कक्ष का मूल है। डेटाशीट पर संख्याएँ वास्तविक दुनिया की भौतिकी के साथ संरेखित होनी चाहिए। "नो-लोड" बनाम "लोडेड" स्थितियों पर ध्यान दें।
| पैरामीटर | मानत विशिष्टताएँ | तकनीकी अंतर्दृष्टि |
| तापमान की रेंज | -40°C से +130°C (विस्तारित विकल्प: -20°C से +130°C) | अधिकांश व्यावसायिक इलेक्ट्रॉनिक्स के लिए -40°C पर्याप्त है। |
| तापमान में उतार-चढ़ाव | ± 0.5 डिग्री सेल्सियस | एकल नियंत्रण बिंदु पर अल्पकालिक स्थिरता का प्रतिनिधित्व करता है। स्थैतिक एक्सपोज़र परीक्षणों के लिए आवश्यक। |
| तापमान एकरूपता | <2.0 डिग्री सेल्सियस | खाली कार्यस्थल में 9 बिंदुओं पर तापमान भिन्नता को मापता है। |
विश्वसनीयता काफी हद तक "गोल्डन ट्राइएंगल" द्वारा निर्धारित होती है: कंप्रेसर, नियंत्रक और एयरफ्लो।
| पैरामीटर | मानत विशिष्टताएँ | तकनीकी अंतर्दृष्टि |
| शीतलन दर | 1.0 डिग्री सेल्सियस/मिनट से 3.0 डिग्री सेल्सियस/मिनट (+85 डिग्री सेल्सियस से -40 डिग्री सेल्सियस) | औसत दर, कोई भार नहीं |
| तापन दर | 3.0 डिग्री सेल्सियस/मिनट से 5.0 डिग्री सेल्सियस/मिनट (-40 डिग्री सेल्सियस से +85 डिग्री सेल्सियस) | नाइक्रोम हीटर शुष्क, प्रतिक्रियाशील गर्मी प्रदान करते हैं। तेज़ दर से तनाव आपके DUT के इन्सुलेशन का परीक्षण करता है। |
| कंप्रेसर | हर्मेटिक या रोटरी (फ़्रेंच टेकुमसेह/कोपलैंड) | प्रयोगशाला में उपयोग के लिए हर्मेटिक शांत है; औद्योगिक चक्रों के लिए रोटरी अधिक टिकाऊ है। |
| शीतल | R449A, R448A (कम GWP), R404A | ईयू एफ-गैस नियम उच्च-जीडब्ल्यूपी गैसों को चरणबद्ध तरीके से समाप्त कर रहे हैं। स्थानीय पर्यावरण कानूनों का अनुपालन सुनिश्चित करें। |
| हवा परिसंचरण | केन्द्रापसारक सिरोको फैन | एक मजबूर-वायु संवहन क्षेत्र बनाता है। |
सिमोरबेंचटॉप तापमान परीक्षण चैंबर इकाइयां सरल थर्मोस्टेट से परिष्कृत डेटा अधिग्रहण प्लेटफार्मों तक विकसित हुई हैं।
नियंत्रक ऑपरेशन का मस्तिष्क है.
प्रोग्रामयोग्य नियंत्रक
बेंचटॉप तापमान परीक्षण कक्ष7” प्रोग्रामयोग्य एलसीडी टच स्क्रीन नियंत्रक का उपयोग करें।
कार्यक्रम क्षमता: 999 दोहराव चक्रों के साथ न्यूनतम 120 खंड।
संचार: मानक आरएस-232, आरएस-485, और ईथरनेट (आरजे-45) कनेक्टिविटी।
इतिहास डेटा निर्यात: यूएसबी फ्लैश ड्राइव के लिए डाउनलोड समर्थन। डेटा को मालिकाना फ़ॉर्मेटिंग के बिना सीधे Excel (.csv या .xls) में निर्यात किया जाना चाहिए।
स्वतंत्र ओवर-टेम्प सुरक्षा: एक अलग यांत्रिक सीमक जो मुख्य नियंत्रक के विफल होने पर हीटर की बिजली काट देता है।
प्रशीतन अधिभार: कंप्रेसर की सुरक्षा के लिए उच्च दबाव स्विच और थर्मल रिले।
केबल पोर्ट: किनारे पर एक मानक Φ 50 मिमी केबल छेद (सिलिकॉन प्लग के साथ) आपको अपने परीक्षण नमूने (लाइव लोड मॉनिटरिंग) से बिजली कनेक्ट करने की अनुमति देता है।
हाँ, आप ऊर्जायुक्त उत्पादों का परीक्षण कर सकते हैं, लेकिन आपको "हीट लोड" का ध्यान रखना होगा।
जब आपका उत्पाद चैम्बर के अंदर चालू होता है, तो यह गर्मी के रूप में ऊर्जा को नष्ट कर देता है। यह चैम्बर की प्रशीतन प्रणाली में अतिरिक्त "कार्य" जोड़ता है, खासकर यदि आप बहुत कम तापमान (उदाहरण के लिए, -40 डिग्री सेल्सियस) बनाए रखने की कोशिश कर रहे हैं।
यहाँ पेशेवर दृष्टिकोण है:
1. लोड की गणना करें: परीक्षण (डीयूटी) के तहत अपने डिवाइस की वाट क्षमता निर्धारित करें। सामान्य नियम यह है कि प्रत्येक 100 वाट DUT ताप के लिए, आप सिस्टम में 1°C ताप भार जोड़ते हैं।
2. व्युत्पन्न वक्र: अधिकांश निर्माता "लाइव लोड क्षमता" चार्ट प्रदान करते हैं। उदाहरण के लिए, +23°C पर, एक कक्ष 1000W संभाल सकता है, लेकिन -40°C पर, यह घटकर 250W रह जाता है।
3. कनेक्शन: अपने पावर लीड को DUT तक चलाने के लिए हमेशा समर्पित साइड केबल पोर्ट (Φ 50 मिमी) का उपयोग करें। दरवाज़े की सील में केबलों को कभी न कुचलें, क्योंकि इससे वायुरोधी अखंडता टूट जाती है और गंभीर बर्फ़ जम जाती है।
तापमान एकरूपता विनिर्देश (उदाहरण के लिए, ±1.0°C) आमतौर पर "नो-लोड" स्थितियों के तहत मापा जाता है। एक बार जब आप नमूने अंदर रख देते हैं, तो वे थर्मल अवरोधक के रूप में कार्य करते हैं। नमूनों को गर्म या ठंडा करने के लिए हवा को उनके चारों ओर प्रवाहित होना चाहिए। यदि आप चैम्बर को उसके कुल आयतन का 30-40% से अधिक भर देते हैं, तो आप केन्द्रापसारक पंखे से वायु प्रवाह को अवरुद्ध कर देते हैं।
समाधान: पंखे के चारों ओर (आमतौर पर ऊपर या पीछे) कम से कम 10 सेमी का अंतर छोड़ें। ऊर्ध्वाधर वायु प्रवाह की अनुमति देने के लिए छिद्रित अलमारियों का उपयोग करें।
हीट सिंक प्रभाव: यदि आपके नमूने मोटी धातु (एल्यूमीनियम या स्टील) से बने हैं, तो उनमें उच्च तापीय द्रव्यमान होता है। वे हवा की तुलना में धीमी गति से गर्म और ठंडे होंगे, जिससे एक अस्थायी विचलन (अंतराल) पैदा होगा। नियंत्रक इसे "सोक" (पकड़ने) समय के दौरान ठीक कर देगा।
आपको अपने चैंबर को हर 12 महीने में कम से कम एक बार कैलिब्रेट करना चाहिए, या एएसटीएम ई220/आईएसओ 17025 मानकों का पालन करना चाहिए। यदि आप एफडीए (चिकित्सा उपकरण), एफएए (विमानन), या ऑटोमोटिव (आईएटीएफ 16949) अनुपालन के लिए परीक्षण कर रहे हैं तो अंशांकन गैर-परक्राम्य है।
प्रक्रिया: एक प्रमाणित तकनीशियन खाली कार्यस्थल के विशिष्ट स्थानों (कोनों और केंद्र) पर 9 से 15 थर्मोकपल के साथ एक "डेटा लॉगर" रखता है।
क्या मापा जाता है: वे एकरूपता (सबसे गर्म और सबसे ठंडे बिंदु के बीच का अंतर), उतार-चढ़ाव (समय के साथ स्थिरता), और सटीकता (रीडिंग एनआईएसटी-ट्रेस करने योग्य मानक के कितने करीब है) का परीक्षण करते हैं।
इन-हाउस जांच: यह सुनिश्चित करने के लिए कि चैम्बर वार्षिक प्रमाणपत्रों के बीच भटक नहीं गया है, एक हैंडहेल्ड संदर्भ जांच के साथ एक बर्फ स्नान (0 डिग्री सेल्सियस) और उबलते पानी (100 डिग्री सेल्सियस) का उपयोग करके दैनिक "दो-बिंदु जांच" करें।
आपका स्वागत हैहमसे संपर्क करें सिमोर फैक्ट्री.
